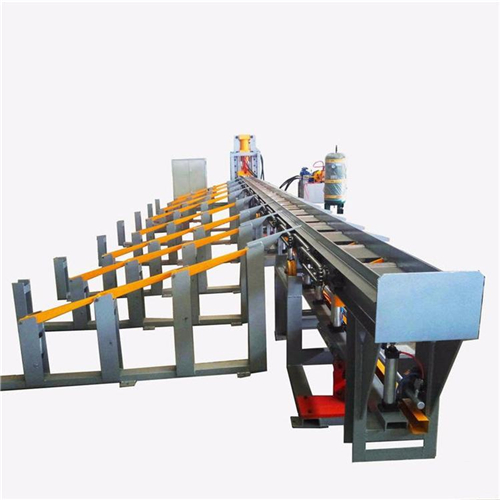

数控钢筋剪切生产线

数控钢筋剪切生产线
作者:山东川恒数控机械有限公司 时间:2020-01-12 14:48:58 来源:原创

数控钢筋剪切生产线

数控钢筋剪切生产线产品特点:

剪前辊道采用变频驱动,能有效的降低工作噪音,提高辊道的使用寿命。

◆ 剪后辊道整体移动,采用PLC控制,定位精度高。

◆ 液压式剪切系统,故障率低,可靠性高,剪切能力强。

◆ 多挡板设计,定位速度快,效率高。

◆ 双向收料机构,成品存放量提高一倍。

◆ 配置套裁,可大大提高材料的利用率。

◆ 控制系统:PLC、变频器、触摸屏。


数控钢筋剪切生产线优势:

1、该机引进欧洲设计理念,经消化吸收并结合国内钢筋实际加工情况而研发的一种新型高效率钢筋剪切设备,用于棒材钢筋的切断。

2、 通过变频电机驱动丝杠机构来调整剪切刀口与定位挡板之间的距离,采用编码器测量,定尺精度高,可达±2mm,可剪切各种长度的钢筋。

3、 采用液压剪切方式,体积小、剪切力大、产量高,与一些厂家的机械冲剪方式相比,具有噪音低,使用寿命长,设备运行稳定等特点;与此同时钢筋采用油缸压料,压力大,剪切时,钢筋不会转动,钢筋切头均匀。

4、动刀片采用斜刀口设计,剪切能力大大提高;

5、合理的气动系统设计理念,主管道采用不锈钢管传输,降低了压缩空气损耗;电磁阀安装在相应控制气缸的下方,响应速度快,便后维护。

6、PLC控制,可设置钢筋数量、规格等,具备记忆、存储功能;


数控钢筋剪切生产线技术参数

序号

项目

参数

1

剪切钢筋直径范围

Φ12~40mm

2

剪切长度范围

1~12m

3

剪切精度

±2mm

4

剪切频率

20次/分

5

输送速度

1.92m/s

6

操作人数

3

7

设备功率

25.5KW

8

设备占地面积

28m×3.3m×2.5m

9

电控系统

380V,50~60HZ

10

液压系统

系统最大压力31.5Mpa,液压站电机18.5KW

剪切能量表 (三级钢,57kg/mm2)(注意:剪切钢筋数量要在能量级以内)

根数 n

15

12

10

8

6

4

1

直径 Φ

12mm

16mm

20mm

25mm

28mm

32mm

40mm

数控钢筋剪切生产线设备组成清单

序号

各机构名称

单位

数量

备注

1

备料架

18

2

剪前滚道

2

3

剪前传动辊道

1

4

液压剪剪体

1

5

剪后滚道1

2

6

剪后支撑架

4

7

储料槽

8

8

随机配件及工具

1

9

液压站

1

10

电控柜

1

带触摸屏

11

空压机 0.98

1

12

储气罐 1.05MPA-300L

1

13

产品样本、操作说明书、合格证等文件

1

14

剪切动刀定刀片(120T剪切)

1

2/套(上切刀1件、下切刀1件)
